摄像机接拾音器方法

有线拾音器主要用于采集音频，由麦克风音头与放大输出电路组成。由于需要独立供电，其电路设计和芯片选用直接影响音质表现。

示图：

网络摄像机音频接线方式分类

类别1：3.5mm音频头接口

类别2：绿色接头接口

摄像机接有线拾音器（音频输入为绿头接口）

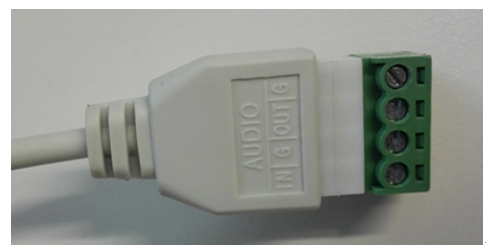

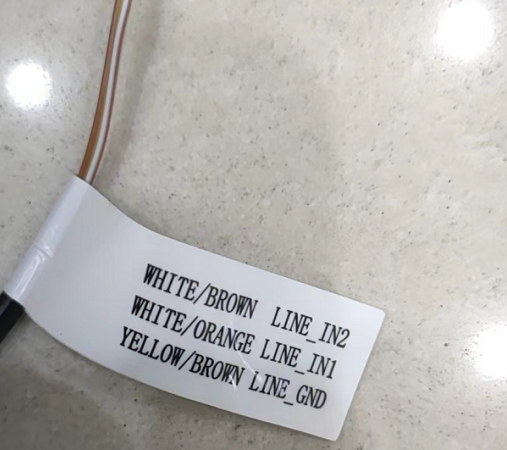

【类型1】 摄像机音频输入接口为绿头接口（如下图）：

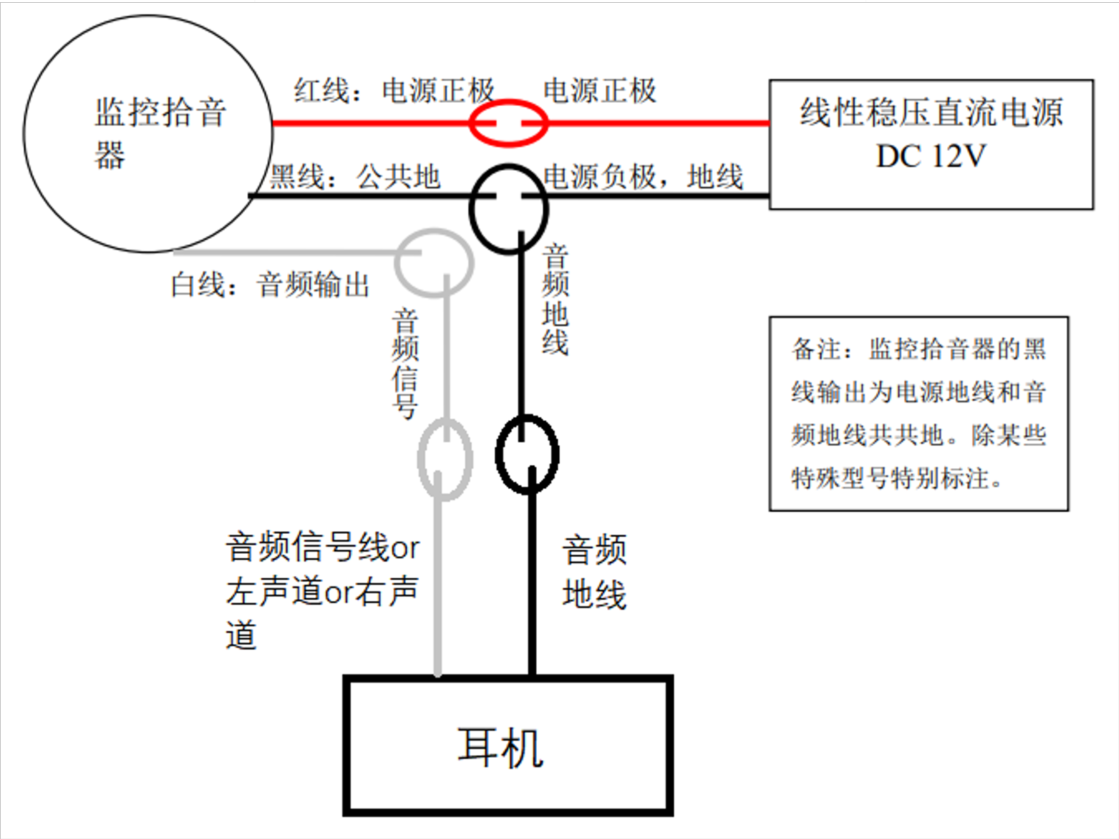

普通拾音器通常有三根线：信号线、电源正极、电源负极。接线步骤如下：

【图文指导】

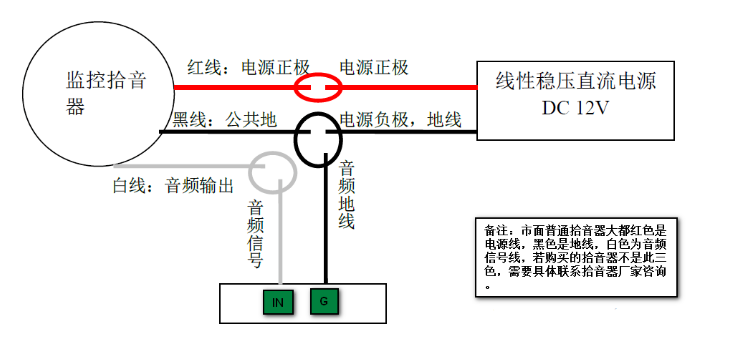

1. 拾音器必须单独供电
2. 拾音器音频信号线 → 接 IN
3. 拾音器电源负极 → 接 G（地线）
4. 拾音器电源正极 → 接供电电源正极

提醒：
若设备音频接口标注 LINE_IN1、LINE_IN2，表示可接入2路拾音器。

【视频指导】

摄像机接有线拾音器（音频输入为3.5mm接口）

【类型2】 摄像机音频输入接口为3.5mm接口（如下图）：

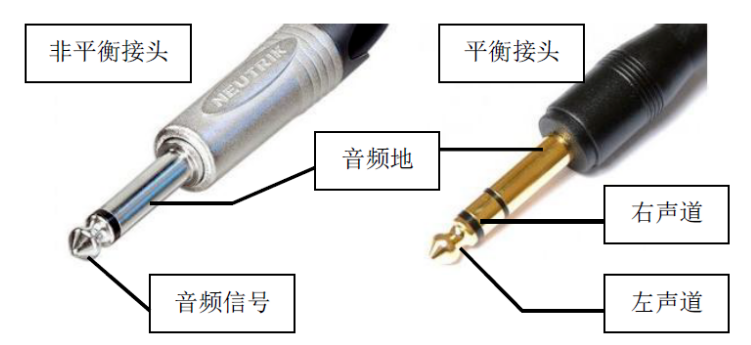

接线原理说明

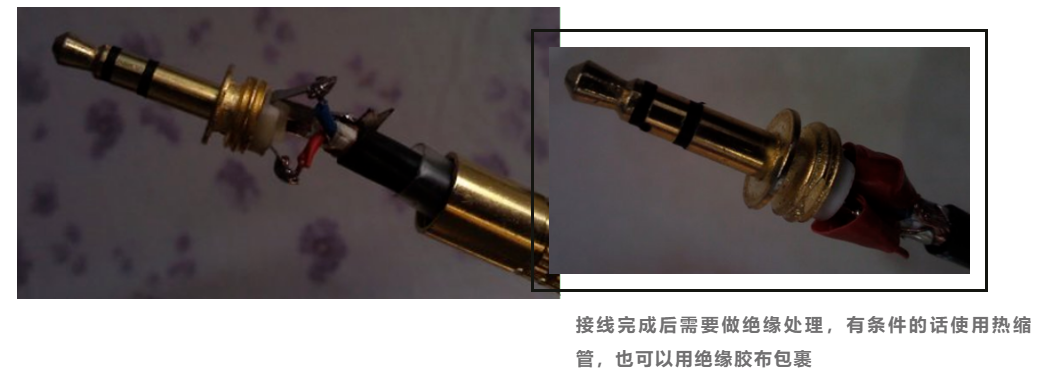

接线方案

① 单声道接法

• 拾音器信号线 → 接音频头左/右声道（并联）
• 拾音器电源负极 → 接地线
• 拾音器电源正极 → 接供电电源正极


② 双声道接法

• 两个拾音器信号线 → 分别接左/右声道
• 拾音器电源负极 → 并联接地线
• 拾音器电源正极 → 接供电电源正极


  注意： 预览和回放时左右声道音频会混合输出。


提醒：
若设备标注 LINE_IN1、LINE_IN2，可接入2路拾音器。

摄像机音频设置指导

操作步骤：

1. 网页访问摄像机

2. 切换复合流

   • 普通版本IPC：

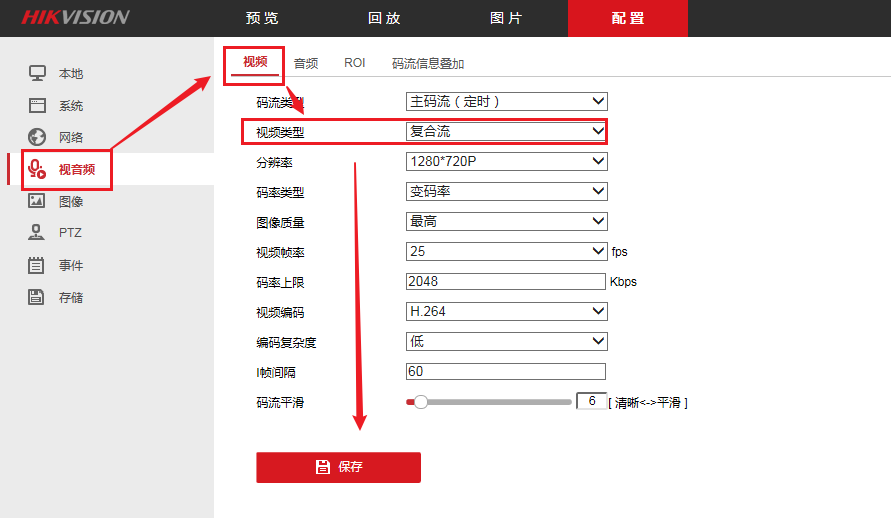

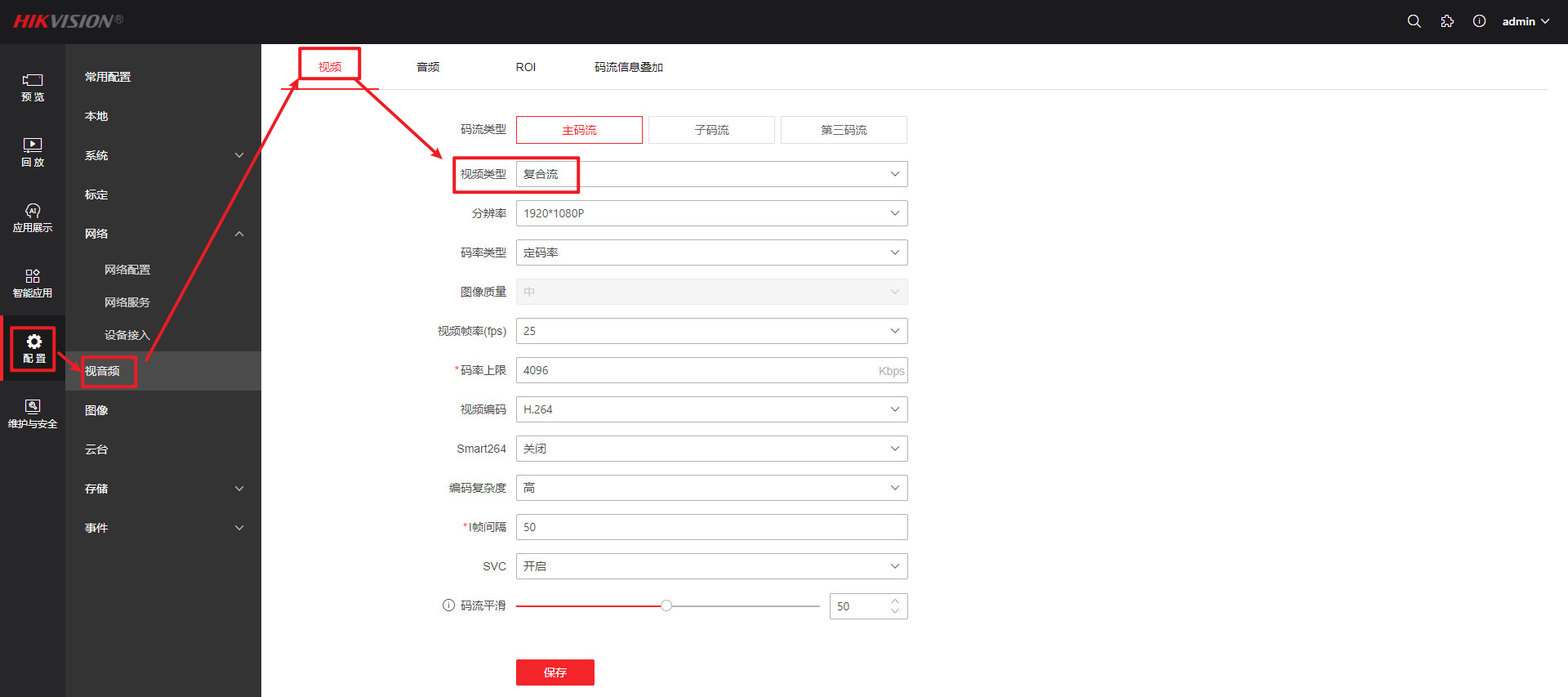

     配置 → 视音频 → 视频参数 → 视频类型改为 复合流

   • 5.8.x版本IPC：
     配置 → 视音频 → 视频 → 视频类型改为 复合流

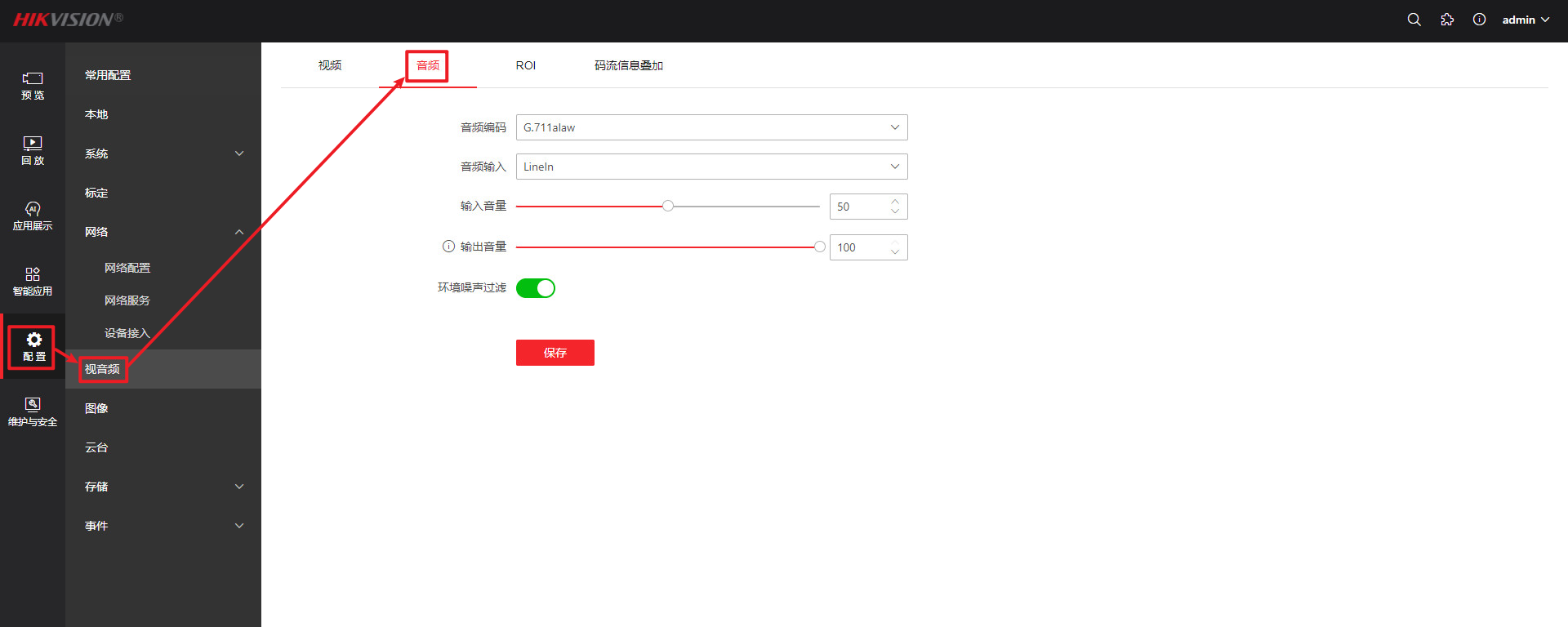

3. 设置音频参数

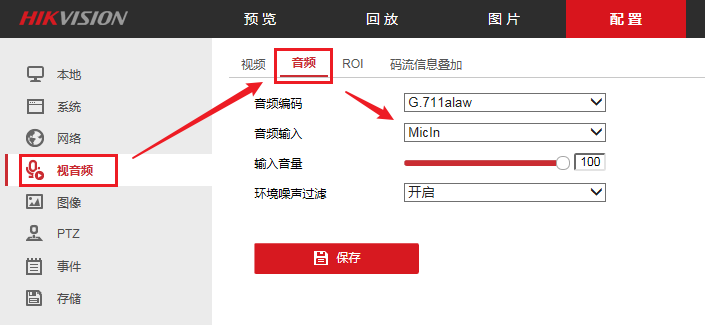

   • 外接拾音器 → 音频输入选 Line in
   • 内置拾音器 → 音频输入选 Mic in
   • 音频编码建议设为 G.711
   • 普通版本IPC设置界面：

   • 5.0版本IPC设置界面：


重要提醒：
APP远程对讲仅支持 G.722.1/G.711.U/G.711A/G.726 编码。若摄像机默认编码为 AAC，需通过网页改为 G.711。

摄像机外接音箱指导

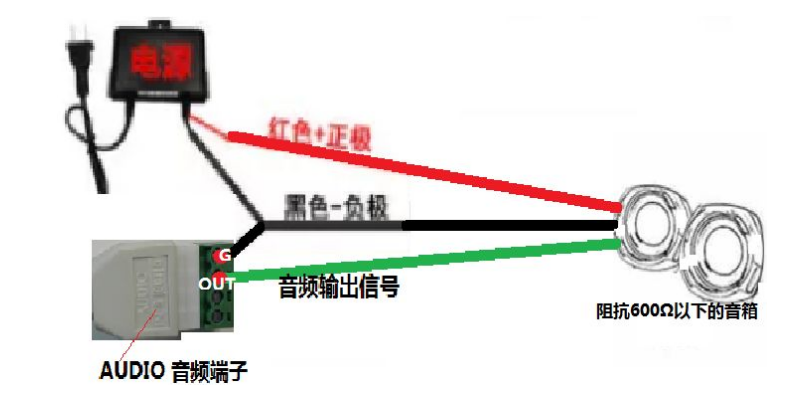

接线方法：

1. 音箱正负线 → 连接电源正负极
2. 音箱信号线 → 接摄像机 AUDIO OUT
3. 摄像机 GND、音箱负极、电源负极 → 三线并联

注： 需使用 0~600Ω有源音箱，且外接独立电源供电。

延伸：拾音器2FP2121接线说明

该型号自带3.5mm接口，剪开后可能出现以下情况：

1. 剪开为2根线（红/黑）

   • 红线（信号线）→ 接摄像机 AUDIO IN
   • 黑线（接地端）→ 接摄像机 GND


     注意： 仅接信号线会导致屏蔽性差，禁止将黑线与红线并联至信号口。

2. 剪开为3根线（含左右声道）

   • 两根信号线（左右声道）→ 并联接入 AUDIO IN
   • 黑线（地线）→ 接 GND
